雙金屬片式疏水閥 | CS47H/CS17H

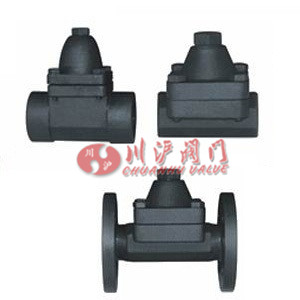

雙金屬片式疏水閥 產品圖片

雙金屬片式疏水閥 產品說明

S17H/CS47H/CS67H雙金屬片式疏水閥是熱靜力型疏水閥中結構堅固的疏水閥。它的優點是：不怕水擊，耐高壓，體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于 80% 。
該疏水閥適用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。
特點
1.可調整凝結水的排放溫度，有效地利用凝結水的顯熱
2.閥前始終有凝結水，形成水封，無蒸汽泄漏
3.可任意角度安裝，并隨時可調整排水溫度
4.抗水擊，排氣性能優良
5.球面關閉方式，使用壽命長
工作原理
雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

雙金屬片式疏水閥 技術參數
項 目 型號 單位
CS17H一16C
CS47H一16C
CS67H一16C		 CS17H一25
CS47H一25
CS67H一2S		 CS17H-40
CS47H-40
CS67H一40
公稱壓力 1.6 2,5 4．O MPa
殼體試驗壓力 2.4 3.8 6.0
高工作壓力 1.6 2.5 4.0
高工作溫度 203 220 247 ℃
高允許溫度 425 425 425
工作介質 蒸汽、凝結水

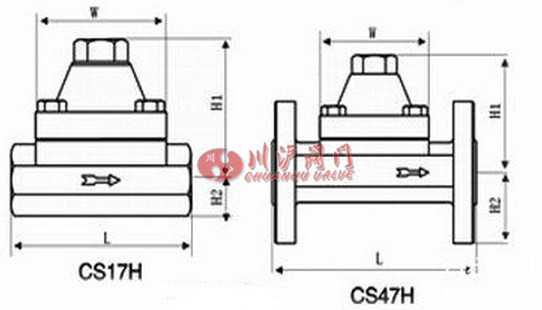

雙金屬片式疏水閥 結構尺寸圖

雙金屬片式疏水閥 結構圖

雙金屬片式疏水閥 連接尺寸
產品型號 通徑 (mm) 連接方式 工作壓力
范圍
(Mpa)		 高充許
溫度(℃）		 閥體材料 外形尺寸
L H1 H2 W
LTB6
(CS17H-16C)		 15-25 螺紋 0.01-1.6 220 WBC??A105 95 111 23 60
LTB6F
CS47H-16C		 15 法蘭 0.01-1.6 220 WBC??A105 150 111 23 60
20 法蘭 0.01-1.6 220 WBC??A105 160 111 23 60
25 法蘭 0.01-1.6 220 WBC??A105 160 111 26 60
32 法蘭 0.01-1.6 220 WBC??A105 210 118 27 61
40 法蘭 0.01-1.6 220 WBC??A105 230 123 30 66
50 法蘭 0.01-1.6 220 WBC??A105 230 123 30 66
(LTB6W)
CS67H-16C		 15 承插焊 0.01-1.6 220 WBC??A105 95 106 35 58
20 承插焊 0.01-1.6 220 WBC??A105 95 106 35 58
25 承插焊 0.01-1.6 220 WBC??A105 95 106 35 58
(TB11)
CS17H-16C		 15 螺紋 0.01-1.6 220 WBC??A105 95 106 35 58
20 螺紋 0.01-1.6 220 WBC??A105 95 106 35 58
25 螺紋 0.01-1.6 220 WBC??A105 95 106 35 58
(TB11F)
CS47H-16C		 15 法蘭 0.01-1.6 220 WBC??A105 150 111 23 60
20 法蘭 0.01-1.6 220 WBC??A105 160 111 23 60
25 法蘭 0.01-1.6 220 WBC??A105 160 111 26 60
32 法蘭 0.01-1.6 220 WBC??A105 210 118 27 61
40 法蘭 0.01-1.6 220 WBC??A105 230 123 30 66
50 法蘭 0.01-1.6 220 WBC??A105 230 123 30 66
LTB3
CS17H-16C		 15 螺紋 0.1-1.6 350 WBC??A105 85 80 23 54
20 螺紋 0.1-1.6 350 WBC??A105 85 80 23 54
25 螺紋 0.1-1.6 350 WBC??A105 85 80 23 54
LTB3F
CS17H-16C		 15 法蘭 0.1-1.6 350 WBC??A105 150 80 23 54
20 法蘭 0.1-1.6 350 WBC??A105 15. 80 23 54
25 法蘭 0.1-1.6 350 WBC??A105 160 80 23 54
LTB3W
CS17H-16C		 15 承插焊 0.1-1.6 350 WBC??A105 85 80 23 54
20 承插焊 0.1-1.6 350 WBC??A105 85 80 23 54
25 承插焊 0.1-1.6 350 WBC??A105 85 80 23 54
LTB5
CS67H-16C		 15-25 螺紋 0.01-1.6 350 WBC??A105 85 90 20 62
LTB5F
CS17H-16		 15-20
25		 法蘭 0.01-1.6 350 WBC??A105 150
160		 80 23 54
(LTB5W)
CS67H-16C		 15-25 承插焊 0.01-1.6 350 WBC??A105 85 80 23 54
