產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動球閥氣動球閥
氣動四通球閥 | CHQ646F/PPL

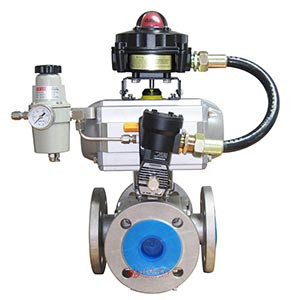

氣動四通球閥圖片

氣動四通球閥 產品說明
氣動四通球閥為X形垂直通道球閥，四個通道分布于四周，當球芯旋轉90度時，能使相近兩個通道實現相通，主要用于電站系統中雙向供水旋轉閥，每旋轉90度，可以切換供水方式。以替代四個閥門，簡化程序、方便操作，降低成本，便于控制，同步性好。
氣動四通球閥 性能參數
公稱通徑 DN15-DN300
閥體材質 WCB、304、316
連接方式 法蘭式
壓力等級 PN1.6MPa ~ 6.4MPa
結構形式 四通
閥座密封

PTFE：-30℃～180℃ 、PPL ：-30℃～250℃
閥芯材質 WCB、304、316
適用介質 水液、氣體、油類等
設計制造標準 GB/T12238-2008
連接標準 JB/T 79.1-1994
結構長度 GB/T12221-2005
壓力試驗 GB/T13927-2008

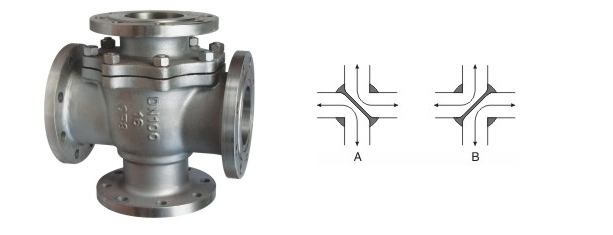

氣動四通球閥 流向圖

氣動四通球閥 流向圖

氣動四通球閥 結構尺寸圖

氣動四通球閥結構圖

氣動四通球閥 連接尺寸
DN L D K R C f n-d
15 150 95 65 45 14 2 4-14
20 164 105 75 55 16 2 4-14
25 180 115 85 65 16 2 4-14
32 200 135 100 78 18 2 4-18
40 220 145 110 85 18 3 4-18
50 240 160 125 100 20 3 4-18
65 260 180 145 120 20 3 4-18
80 280 195 160 135 20 3 8-18
100 320 215 180 155 22 3 8-18
125 380 245 210 185 22 3 8-18
150 440 28 240 210 24 3 8-23
200 550 335 295 265 24 3 12-23
250 670 405 355 320 30 3 12-25
300 850 460 410 375 30 4 12-25

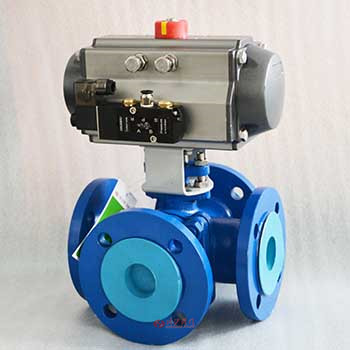

氣動四通球閥圖片

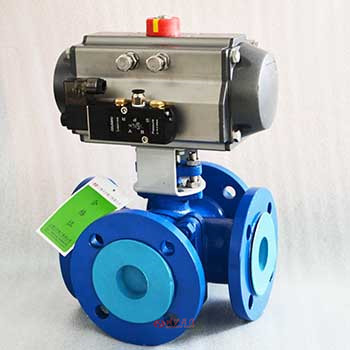

氣動四通球閥圖片 氣動四通球閥圖片
