氣動隔膜閥 | G641F46\G641J

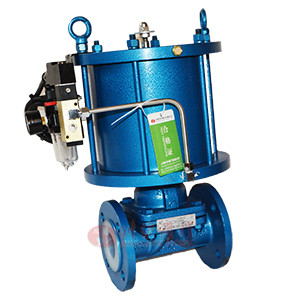

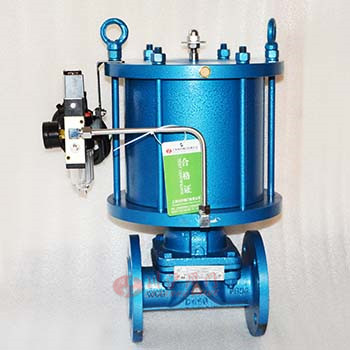

氣動隔膜閥圖片 氣動隔膜閥圖片

氣動隔膜閥 產品說明

氣動隔膜閥分為氣動襯膠隔膜閥和氣動襯氟隔膜閥，是根據隔膜材料來區分的。隔膜材料有FEP（F46）、CR（氯丁橡膠）、PFA（可溶性聚四氟乙烯）、FPDM（乙丙橡膠），本閥專用于控制非腐蝕性或一般腐蝕性介質，選用不同的隔膜材料來適用于不同工作溫度和流體管路。可以實現遠程智能控制。

氣動隔膜閥 性能參數
設計與制造 GB/T 12235
結構長度 GB/T 1221 、HG/T 3704-2003 、ASME B16.10
法蘭尺寸 HG20592-97、ANSI B 16.5a
結構形式 堰式、直流式
驅動方式 手動、氣動、電動
公稱壓力 0.6MPa、1.0MPa、1.6MPa、Class150
壓力試驗 GB/T 13927 API 1598
氣動隔膜閥 零部件參數
零件名稱 精鑄球墨鑄鐵 碳鋼 不銹鋼
QT C P R PL RL
閥體、閥蓋、閥瓣 QT400 WCB CF8 CF8M CF3 CF3M
閥桿 2cr13 2cr13 CF8 CF8M CF3 CF3M
襯里層 PTFE（F4）FEP（F46）PFA（可溶性聚四氟乙烯）PE（超高分子理聚乙?。㏄O（聚烯烴）
隔膜 FEP（F46）、CR（氯丁橡膠）、PFA（可溶性聚四氟乙烯）、FPDM（乙丙橡膠）
閥桿螺母 ZCuAl10Fe3
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9Ti
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手輪 A3

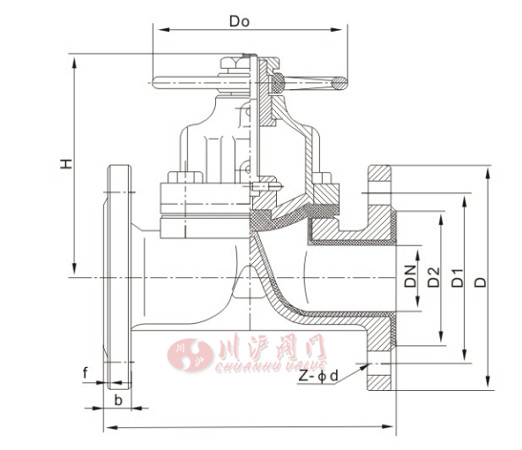

氣動隔膜閥 結構尺寸圖

氣動隔膜閥結構圖

氣動隔膜閥 連接尺寸
公稱通徑 主要尺寸 參考值
DN NPS L D D1 D2 f b Z-d D0 H
PN1.0MPa
15 1/2 125 95 65 45 3 15 4-14 120 120
20 3/4 135 105 75 55 3 17 4-14 120 120
25 1 145 115 85 65 3 17 4-14 160 130
32 1-1/4 160 140 100 75 3 19 4-18 160 135
40 1-1/2 160 150 110 85 3 19 4-18 180 160
50 2 210 165 125 100 3 21 4-18 200 165
65 2-1/2 250 185 145 120 3 21 8-18 250 200
80 3 300 200 160 135 3 21 8-18 250 220
100 4 350 220 160 155 3 23 8-18 300 275
125 5 400 250 210 185 4 24 8-18 320 335
150 6 460 285 240 210 4 26 8-23 350 380
200 8 570 340 295 265 4 26 8-23 450 5OO
250 10 680 395 350 320 4 28 12-23 500 575
PN1.6MPa
15 1/2 12& 95 65 45 3 15 4-14 120 120
20 3/4 135 105 75 55 3 17 4-14 120 120
26 1 145 115 85 65 3 17 4-14 160 130
32 1-1/4 160 140 100 75 3 19 4-18 160 135
40 1-1/2 I5O 150 110 85 3 19 4-1d 180 160
50 2 210 165 125 100 3 21 4-18 200 165
65 2-1/2 250 185 145 120 3 21 4-18 250 200
80 3 300 200 160 135 3 22 8-18 280 220
100 4 350 220 180 155 3 23 8-18 300 275
125 5 400 250 210 185 4 24 8-18 320 335
150 6 460 28Q 240 210 4 26 8-23 350 380
200 8 570 340 295 265 4 26 12-23 450 500
250 10 630 405 355 320 4 28 12-26 500 575

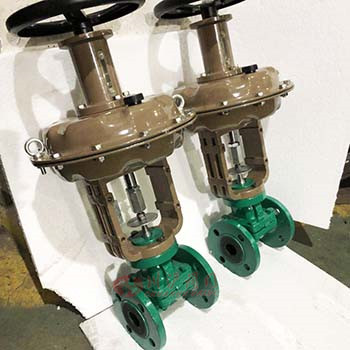

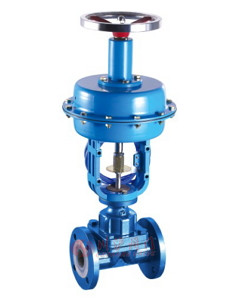

氣動隔膜閥 圖片

氣動隔膜閥圖片 氣動隔膜閥圖片
